Ligne électrique Common Mode Starter

Ligne électrique en mode commun étouffement

La ligne électrique CM les étouffages éliminent EMI avec des tensions d'isolement élevées pour répondre aux normes FCC, Cisper et d'autres normes EMI / RFI.

Le filtre de ligne combinée étouffe le mode commun (CM) et le bruit de mode différentiel (DM) dans un seul composant.

Impédance en mode commun le plus élevé sur la plage de fréquences la plus large.

1250 VRMS, isolement d'une minute entre les enroulements.

· Suppression à interférence élevée pour le mode commun

· Interférences dans les gammes de fréquences basses et intermédiaires

· Champ de parts faibles

· Avec ce produit, vous pouvez obtenir une suppression élevée des interférences asymétriques même dans les plages de basse fréquence

· Filtrage à large bande en raison de la technique de l'enroulement à faible capacité

· Design très compact

· Current le plus élevé possible avec de petites tailles

· Taux d'interférence asymétriques à compression à interférence élevée à basse plage de fréquence

1. Famille CM

Filtre de ligne en mode commun SMD

Les étouffages en mode commun pour le filtre de ligne

CARACTÉRISTIQUES:

· Construction de la bobine à noyau ferrite

· Fréquence élevée et courant important

· Excellente résistance mécanique

· Excellente soudabilité

· Excellentes performances de fréquence

· Profil bas et faible coût

· Évaluation actuelle jusqu'à 1,4a

· Plage d'inductance: 120 à 5000UH

· Plage de fréquence à 200 MHz

· ROHS conforme

Applcations:

· Caméras vidéo

· Système de communication

· Systèmes automobiles

· Téléviseurs à cristal liquides

· Disk durs

· Systèmes réseau

· Équipement périphérique informatique

· Suppression EMI

· Convertisseur DC-DC

· Fit

· Suppression du bruit RFI

Série dans cette famille

2. Famille EE

Les lignes de ligne en mode commune

· Les boucles en mode commun sont utilisés pour réduire les interférences conduites par la ligne AC

produit en commandant des alimentations.

· Cette configuration produit des flux magnétiques opposés dans le noyau qui sert

Pour annuler les signaux de bruit en phase apparaissant à travers la ligne AC.

· Ce mode permet beaucoup plus de capacité de filtrage dans une taille de noyau donnée que

serait possible en utilisant le filtrage différentiel seul.

L'utilisation de boucles en mode commun réduit donc le nombre de composants ainsi que la taille des inducteurs.

· La combinaison d'étouffement en mode commun et différentiel donne l'alimentation

concepteur la flexibilité supplémentaire requise pour ajuster le filtrage pour rencontrer la FCC, VDE,

et d'autres exigences ainsi que d'optimiser le circuit pour les niveaux de bruit particuliers

et les fréquences produites par chaque conception d'alimentation.

· Crempage et autorisation de 3 mm de toutes les terminaisons au noyau

· 3750 VRMS, isolement d'une minute entre les enroulements

· Système d'isolation UL1446 Classe B (130 degrés) (fichier UL E83628)

· Plage de température ambiante: -40 degré à +85 degré

Série dans cette famille

3. et famille

Starter de la ligne électrique en mode commun

CARACTÉRISTIQUES:

· Core ferrite rectanquulaire fermé

· Enroulement de section 2 pour d'excellentes performances à haute fréquence

· 1% d'inductance parasite pour une suppression d'interférence symétrique

Tension nominale .... 250VAC

Fréquence ....... 50/60Hz

Tension d'essai d'isolation ....... 2000V

Température de fonctionnement ..................... -25 degré à +125 degré

Applications:

· Alimentation d'alimentation en mode commutateur

· Suppression du bruit de mode commun

· Alimentation d'alimentation en mode commutateur compact

· Applications de ballast électronique (ampoule LED)

·Éclairage

Série dans cette famille

4. Famille ETV

Inductance en mode commun

FONCTIONNALITÉ:

Tension nominale: 250V max

Hi-Pot: 1500VAC, 3MA, 3S Coil to Coil

Température de fonctionnement: -25 degré à +115 degré

Température de stockage: -25 degré à +65 degré

Série dans cette famille

5. Famille LFU

Inductance en mode commun

CARACTÉRISTIQUES:

· Inductance élevée avec une faible résistance

· Capacité élevée de manipulation d'impulsions

· Ratio actuel de la meilleure inductance / évaluation de l'industrie

· Convient pour le soudage des ondes

Applications:

· Fourniture d'énergie en mode interrupteur élevé pour l'électronique grand public

· Suppresseurs EMC / EMI

· Convient à toutes sortes d'alimentation de 100 ~ 500 W, ballasts électroniques, alimentation LED

Série dans cette famille

6. Famille SQ

Bobine d'étranglement en mode commun à fil plat

Inductoire à fil plat Courant élevé, petit profil, haute efficacité avec effet cutané à haute fréquence du fil plat, la densité de courant unitaire peut atteindre 1. 5-2} des temps de cuivre ronds, et le volume sera 0. 5-1. l'inducteur toroïdal

CARACTÉRISTIQUES:

Tension nominale (V): 85 à 250 V AC, 50 / 60Hz

Ratio de virages: n1: n 2=1: 1

Résistance à l'isolation: 100 mΩ min à 500 dc

Remplacement de: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, inductants en mode commun toroïdal

La capacité entre les incendies est plus petite que le noyau toroïdal, une forte résistance à l'isolation et une forte fiabilité

La conception du noyau magnétique fermé

Enroulement monophasé, réduit ainsi considérablement la capacité errante

La suppression EMI est excellente

Enroulement entièrement automatique, arrangement de ligne soigné, pas de chevauchement, efficacité de production élevée, faible travail

APPLICATION:

Commutateur d'alimentation, adaptateur et ups

Produits informatiques

Alimentation LED

LCD TV & Monitor affiche des cartes électriques

Produits électriques grand public et chargeur de batterie, imprimantes

Série dans cette famille

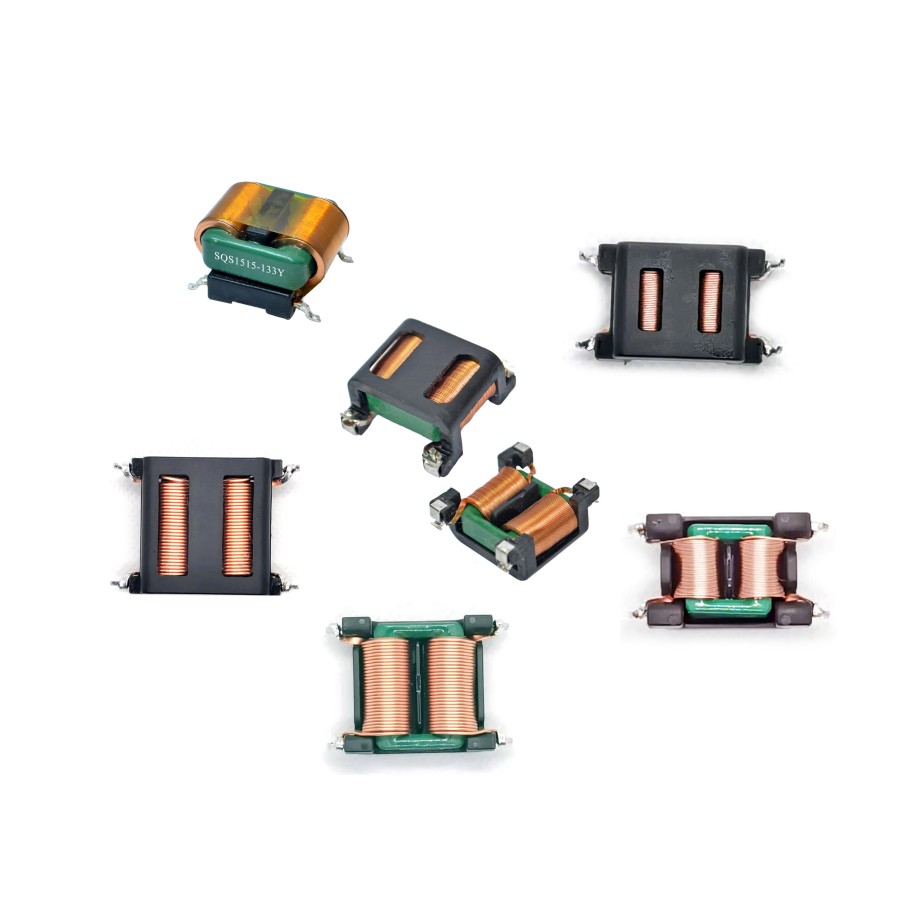

7. Famille SQS

SMD High Current Fil Fire Common Mode Comme

CARACTÉRISTIQUES:

· Taille compacte, faible DCR, faible fuite due au noyau carré.

· Matériau de perméabilité élevée, forte impédance à basse fréquence.

· Une atténuation élevée du bruit, en raison de la faible capacité errante.

· Flammabilité testée à UL 94 V -0.

· Consiette à faible coût et élevée avec la production automatisée.

· ROHS, atteignez la conformité, sans halogène disponible.

· Tension résistante élevée entre les enroulements: 2400VAC / 60 sec.

· Résistance à l'isolation élevée 100mΩ min à 500 VDC entre les enroulements.

· Température de fonctionnement: -40 degré ~ +125 degré (y compris l'élévation de la température de la bobine).

· Température de stockage: - 40 degré ~ +85 degré.

Applications:

· Solutions à utiliser dans un large éventail de circuits d'alimentation.

· Dispositifs d'alimentation en mode de commutation de désir élevé.

· Idéal pour une utilisation dans l'électroinique grand public et l'industrie

Applications: télévision LCD, chargeurs de batterie, adaptateur d'alimentation,

Appareils à domicile.

· Économie d'espace pour les obstacles en mode commun existant.

Série dans cette famille

8. STR Famille

Filtre à ligne SMD

CARACTÉRISTIQUES:

· Logement SMD

· Conception à haute fréquence

· Excellente résistance mécanique

· Excellente soudabilité

· Fiabilité élevée

· Profil bas

· Choke en mode commun enroulé enroulé avec le meilleur

Effectif EMI Effet une impédance élevée mais un courant très élevé et un DCR faible.

Applications:

· Magnétoscope

· Caméras vidéo

· Système de communication

· Systèmes automobiles

· Téléviseurs à cristal liquides

· Disk durs

· Suppression des interférences en mode commun

· Ballasts électroniques compacts dans les lampes

· Alimentation compacte en mode commutateur

· Systèmes réseau

· Équipement périphérique informatique

· Mesure préventive contre les émissions de rayonnement de bruit de mode commun à partir de la ligne électrique ou bien.

· Mieux pour le circuit de courant élevé tel que la voiture, la charge sans fil et la conception du dispositif d'alimentation.

Série dans cette famille

10. Famille TRF

Starter de la ligne électrique en mode commun

Trf seires de style toroïde Les obstacles en mode commun sont conçus pour fournir

Impédance en mode commun le plus élevé sur la plage de fréquences la plus large. Ces

Les pièces sont idéales pour toute application nécessitant un biais de courant CC élevé et sont

Bien adapté à une utilisation dans les alimentations en mode commutateur. Les couches en mode commun

sont les plus efficaces pour filtrer l'offre et les conducteurs de retour en phase

signaux d'amplitude égale.

Des inductances en mode différentiel sont disponibles pour filtrer hors phase ou inégal

signaux d'amplitude.
La série TRF présente des valeurs d'inductance jusqu'à 120 MH et des notes IRMS pouces que 18 ampères.
1,1250 VRMS, isolement d'une minute entre les enroulements
2.Pocoure standard de l'industrie.
3. Prépare et autorisation=3. 2 mm
4.UL1446 Système d'isolation de classe B (130 degrés)
(UL Fichier E83628)

Série dans cette famille

11. Famille UT

Inductance en mode commun

CARACTÉRISTIQUES:

· Petite taille et grand courant;

· Fiabilité élevée;

· Circuit magnétique fermé, inductance élevée, petite déviation d'inductance;

· Excellente résistance ENI;

· Petite capacité distribuée, coefficient d'ondulation faible: tension nominale .... 250VAC

· Fréquence ....... 50/60Hz

· Tension d'essai d'isolation ....... 2000V

· Température de fonctionnement ..................... -25 degré à +125 degré

Applications:

· Alimentation d'alimentation en mode commutateur

· Suppression du bruit de mode commun

· Alimentation d'alimentation en mode commutateur compact

· Applications de ballast électronique (ampoule LED)

·Éclairage

Série dans cette famille

12. Famille LFT

Inducteurs de mode communs

CARACTÉRISTIQUES:

· Inductance élevée avec une faible résistance

· Excellente suppression en mode différentiel

· Capacité élevée de manipulation d'impulsions

· Ratio actuel de la meilleure inductance / évaluation de l'industrie

· Convient pour le soudage des ondes

· La conception est conforme à EN 60938-2

· Rohs- compatible

Applications:

· Ballasts électroniques pour les lampes

· Fourniture d'énergie en mode interrupteur élevé pour l'électronique grand public

Série dans cette famille

13. Famille AICT

CARACTÉRISTIQUES:

· Conception à haute fréquence

· Contre le bruit rayonné

· Fiabilité élevée

· Facilement inséré dans le PCB

· Température de fonctionnement: -25 degré à 105 degrés

· Température de stockage: -25 degré à 105 degrés

Applications:

· Mesures contre le bruit rayonné le long des lignes d'interface dans les ordinateurs personnels.

Les traitements de texte et l'équipement connexe

· Mesures contre le bruit de mode commun et normal le long des lignes de données dans les données

Terminaux de communication et équipement numérique

Série dans cette famille

14. Famille LF

CARACTÉRISTIQUES:

· 0. 3a à 10a notes, basse température

· 0. 7mh à 100mh doubles boucles

· Excellente résistance mécanique

· Résonance du mode commun de 100 kHz à 3 MHz

· Haute fiabilité et boîtier de montage PCB variant

· Une faible augmentation de la résistance et de la température

· Température de fonctionnement: -40 degré à +105 degré

· Température de stockage: -40 degré à +105 degré

Applications courantes:

· DC / DC, suppression du bruit de ligne AC / DC

· Système de communication

· Systèmes automobiles

· LCD / PDPTELIVISIONS

· Équipement périphérique informatique qu'il s'accorde avec les normes de FCC VCCI CISPR FTZ, etc., éliminant le bruit électromagnétique de la puissance et du circuit de signal.

Série dans cette famille

Shinhom se consacre à établir une barre d'excellence élevée pour les industries qui intègrent ou utilisent des technologies de magnétique dans notreLigne électrique en mode commun étouffementProduits.
