1. Le tueur caché dans les systèmes PV: saturation harmonique
Lorsque le soleil frappe vos panneaux solaires, il ne crée pas seulement des ondes sinusoïdales propres .Les onduleurs changent à 20-100 khz, injectant les harmoniques à haute fréquence dans les transformateurs actuels (CTS) . CTS traditionnels de ferrite-core sature dans ces conditions, provoquant:
＞ Erreurs de phase à 3 degrésà 5 kHz → déforme la mesure d'énergie par2.8%
Faux trébuchementsde relais de protection dus à la distorsion de la forme d'onde
8% de pertes d'énergie non comptabiliséesdans la surveillance du côté DC
2. Silicon Steel vs Ferrite: L'épreuve de base
Matériel compte
| Propriété | Noyau de ferrite | Noyau en acier en silicium | Avantage |
|---|---|---|---|
| Eddy Perte @ 1khz | 100% (réf) | 60% | ↓ 40% de chaleur |
| Rémanence (BR) | 0.2T | 0.05T | Biais anti-DC |
| Dérive | ± 0,5% / degré | ± 0,1% / degré | Stable dans les déserts |
Pourquoi ça marche: La structure stratifiée de Silicon Steel perturbe les chemins de courant de Foucault, réduisant la saturation induite par la chaleur .
Innovations structurelles
Enroulements distribués: Réduire les pertes d'effet de proximité de 30% (malgré une bosse de coût de 15%)
Optimisation de l'espace d'air: 0.1-0.3 MM Micro-Gaps dans les cœurs divisés Block DC Flux BuildUp
Preuve de terrain: Dans une plante 3 0 0MW, Silicon Steel CTS a réduit les échecs induits par harmonique de 3,2 à 0 / an
3. Votre 4- la liste de contrôle de sélection des étapes
① Réponse en fréquence
Doit couvrir0-50 khz(plage de commutation de l'onduleur)
Erreur de phase<1° at 25th harmonic(IEC 61869-21: 2023 mandat)
② Réserves anti-saturation
Marge de densité de flux:BM inférieur ou égal à 0,8 T(50% en dessous du point de saturation de 1,5 t)
Tolérance à DC:>Current à 10% nominal(Gire PV Ripple)
③ La ténacité environnementale
-40 Degré ~ 85 degrésgamme opérationnelle (boîtes de combinaison en plein air)
Scellement IP67contre la poussière / humidité
④ Alerte de piège de certification
Évitez les CTS "larges" sansalgorithmes de compensation harmonique
VérifierIEC 61869-21 Rapports de testPour les tests de superposition DC
4. Secrets d'installation pour les performances de pointe

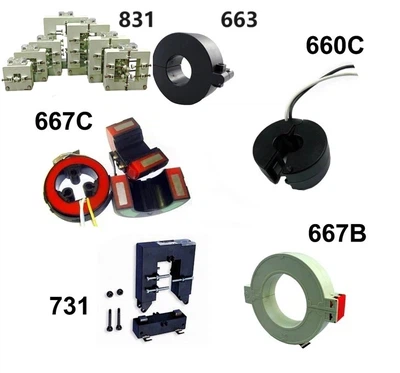

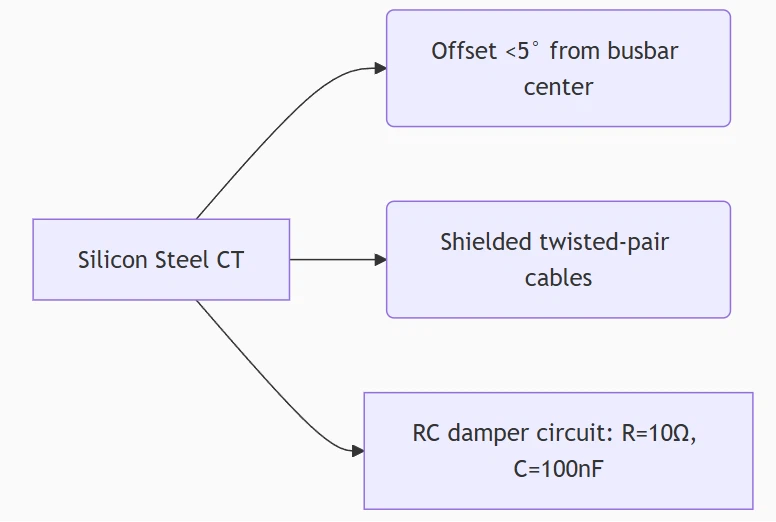

Pour les onduleurs de cordes
Pourquoi?Le montage excentrique provoque une asymétrie magnétique ↑ 5% d'erreur
Pour les boîtes de combinaison DC
UtiliserCTS hybride: Capteur de salle + noyau en acier en silicium
Critique pour1500V/1000Asurveillance
5. Impact réel: de 2,8% à 0,3% d'erreur
| Métrique | Ferrite CT | CT en acier en silicium | Amélioration |
|---|---|---|---|
| Erreur annuelle de perte d'énergie | 2.8% | 0.3% | ↓89% |
| Filtre Capex | 15 $, 000 / mw | 9 $, 000 / mw | ↓40% |
| Relayer les faux voyages | 3.2 / an | 0 | 100% résolu |
Données de la ferme solaire du Zhejiang 300MW (2024)
